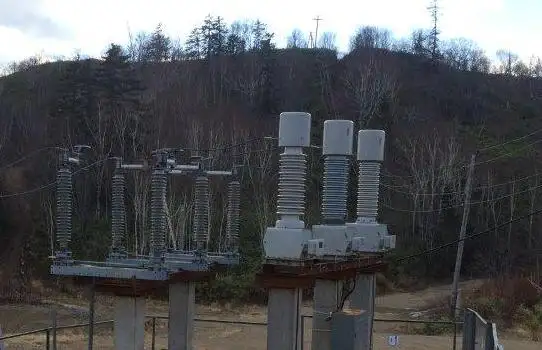

Назначение подстанции – электроснабжение потребителей малой мощности, расположенных в удаленных от центров питания районах, в близи проходящих линий 110 кВ.
Высокое напряжение – 110 кВ.
Низкое напряжение, получаемое без дополнительной и промежуточной трансформации – 0,22 кВ (в однофазном исполнении) или 0,38 кВ (в трехфазном исполнении).
Подстанция позволяет сократить объем капиталовложений, потери электроэнергии в результате приближения ПС 110/0,4 к маломощной нагрузке, общего сокращения питающих ВЛ, приближения источника питания к нагрузке.
ПС 110/0,4 кВ находит применение в электросетевых компаниях, предприятиях нефтегазового сектора для электроснабжения потребителей с небольшой нагрузкой, удаленных от центров питания и находящихся вблизи с рядом проходящими ВЛ-110 кВ.
Подстанция компактна и требует минимум строительных работ при размещении на объекте.
Оборудована системами связи для дистанционного управления и передачи сигналов управления и контроля, сигналов диагностики состояния ПС.
По разработанному принципу могут быть произведены ПС 220/0,4 кВ и 500/0,4 кВ.
Стандартная мощность подстанции – составляет 45 кВА и определяется мощностью однофазного трансформатора 110/0,4 кВ, которая составляет 15 кВА.
Большие мощности подстанции достигаются путем применения технических решений, которые позволяют накапливать энергию в периоды малого потребления и выдают энергию в периоды максимумов нагрузки.
